shader入门基础-透明效果二

本文内容主要参考 《Unity shader 入门精要》一书，旨在总结所学知识与加深个人理解

clip 函数

在片原着色器中使用 clip 函数进行透明度测试，clip 参数可以是标量，也可以是矢量。如果给定的参数的任何一个分量是负数，就会舍弃当前 像素输出的颜色。discard 指令显示剔除片元。

void clip(float 4)
{
    if (any(x<0))
        discard;
}

透明度测试实践

Shader "Practice/AlphaTest"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color("Color Tint",Color) = (1,1,1,1)
        _Cutoff("Alpha Cutoff",Range(0,1))=0.5
    }
    SubShader
    {
        //RenderType 可以让unity把这个shader归入到提“TransparentCutout”
        //"IgnoreProjector"="True" 不受投影器影响
        //渲染序列设置为 AlphaTest
        Tags { "Queue"="AlphaTest" "IgnoreProjector"="True" "RenderType"="TransparentCutout" }
        Pass
        {
            //LightModel 是 pass标签的一种，正确定义LightModel 才能正确得到unity的内置光照变量
            Tags {"LightModel"="ForwardBase"}
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
            //包含内置变量的 _LightColor0
            #include "Lighting.cginc"
            //C_diffuse = (C_light·m_diffuse)max(0,N·L) //漫反射计算公式
            //都在unity 世界坐标计算，需要知道顶点在世界的位置，顶点法线，顶点视角位置
            struct appdata
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float4 texcoord :TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD1;
                float4 pos : SV_POSITION;
                float3 worldNormal:NORMAL;
                float3 worldPos:TEXCOORD2;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed4 _Color;
            fixed _Cutoff;

            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                //把顶点坐标转换到世界坐标，为后续取 L做准备
                o.worldPos = mul(unity_ObjectToWorld,v.vertex);
                //把法线转换到 世界空间中
                o.worldNormal = UnityObjectToWorldNormal(v.normal);
                //纹理映射坐标，该顶点在纹理中对应的2D坐标
                o.uv=v.texcoord.xy*_MainTex_ST.xy+_MainTex_ST.zw;
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                //逐像素 光照
                //C_diffuse = (C_light·m_diffuse)max(0,N·L)
                //获取公式中的各个变量，m_diffuse =此时材质面板给定的_Color*顶点的color
                fixed4 col;
                fixed4 texColor = tex2D(_MainTex,i.uv);
                fixed3 N = normalize(i.worldNormal);
                //UnityWorldSpaceLightDir输入世界空间中的坐标点，WorldSpaceLightDir 输入模型空间中的坐标顶点
                fixed3 L = normalize(UnityWorldSpaceLightDir(i.worldPos));
                clip(texColor.a-_Cutoff);
                //equal to
                //if(m_diffuse.a-_Cutoff)<0{
                    //discard;
                //}
                //计算漫反射部分

                fixed3 c_light = _LightColor0.rgb;
                fixed3 m_diffuse =texColor.rgb*_Color.rgb;
                fixed3 c_diffuse = c_light*m_diffuse*max(0,dot(N,L));
                //计算环境光产生的影响,环境光反射的也会受材质本身颜色影响
                fixed3 ambient = m_diffuse*UNITY_LIGHTMODEL_AMBIENT.rgb;
                //环境光和漫反射光
                col = fixed4(ambient+c_diffuse,1.0);
                return col;
            }
            ENDCG
        }
    }
}

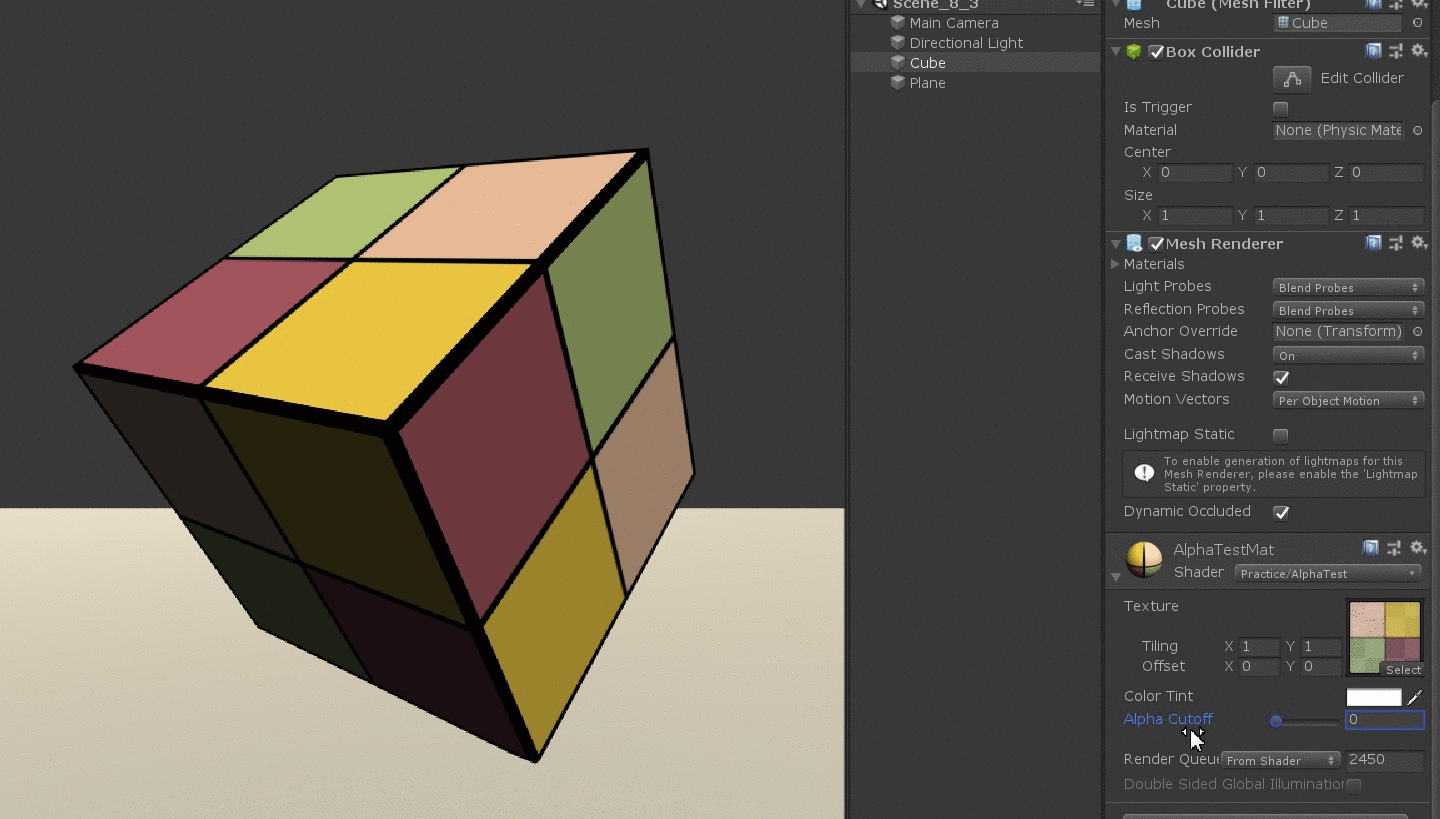

效果图
