shader入门基础知识二

• content

创建我们第一个着色器

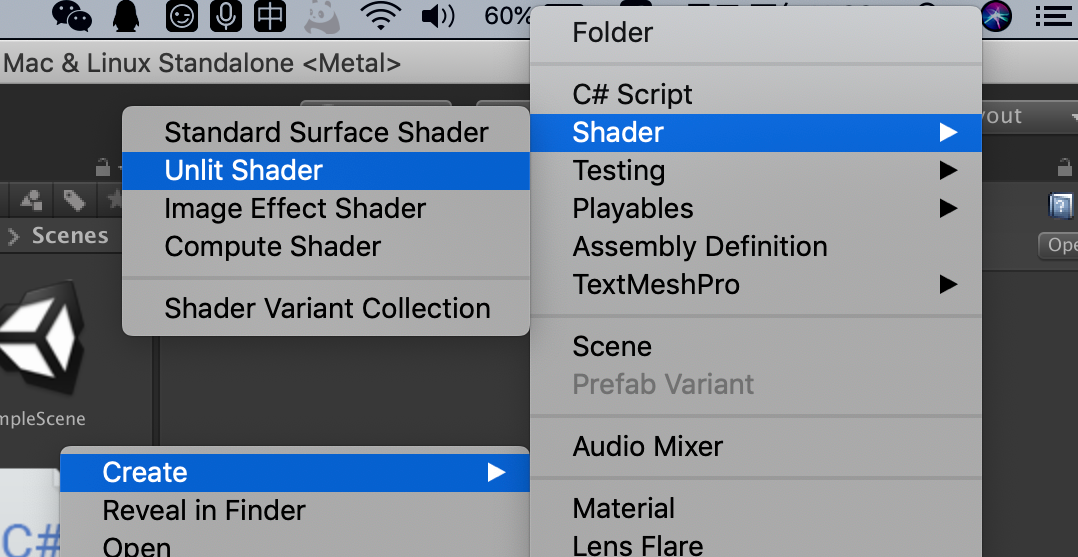

着色器模板

• Standard Surface Shader
  标准表面着色器，模拟现实材质与灯光的关系，书写逻辑更符合普通程序
• Unilt Shader
  不受光照影响的模板 Shader ,常用于 UI，特效
• Image Effect Shader
  屏幕后处理定制模板 shader，常见的 Bloom,模糊等效果
• Compute Shader
  运行在图形显卡上的一段程序，可以直接将 GPU 作为并行处理器，从而使 GPU 不仅具有 3D 渲染能力， 还具有其他的运算能力

编写属性

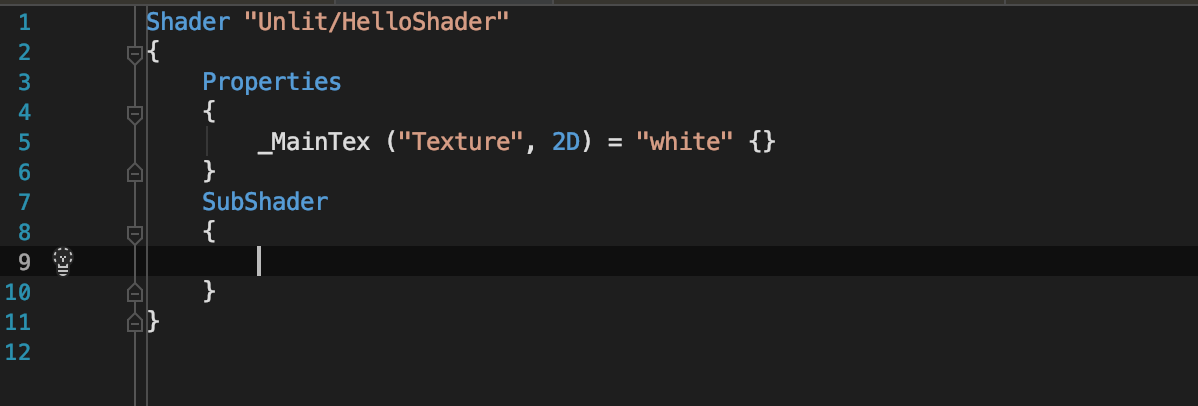

这里我们先创建一个 Unilt Shader,并且删除 SubShader 的内容，只保留 Properties。

其中Properties 语义包含了一些属性，通过这些属性，我们可以方便的调整材质属性，并且在 shader 中访问这些属性。 Properties语义块的定义如下

 Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
    }

属性名字_MainTex,通常以下划线开始，材质面板现实的名字”Texture”,2D 是当前属性的指定类型， “white” {}是默认值。 那么 shader 中都有哪些属性呢

属性类型	例子
Int	_Int(“Int”,Int)=2
Float	_Float(“Float”,Float)=2
Range	_Range(“Range”,Range(1.0,3.0))=2.0
Color	_Color(“Color”,Color)=(1.0,1.0,1.0,1.0)
Vector	_Vector(“Vector”,Vector)=(1.0,1.0,1.0,1.0))
2D	_2D(“2D”,2D)=””{}
Cube	_Cube(“Cube”,Cube)=”white”{}
3D	_3D(“3D”,3D)=”white”{}

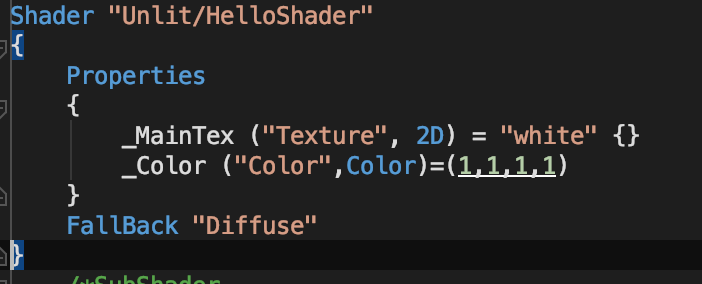

其中 2D,Cube 3D 3 种是纹理类型，了解这些后可以声明一个只有 Properties 的 shader，并在里面声明纹理和颜色属性,创建一个材质命名 HelloMat,将我们创建的 shader， 赋值给材质球，我们来看看效果。

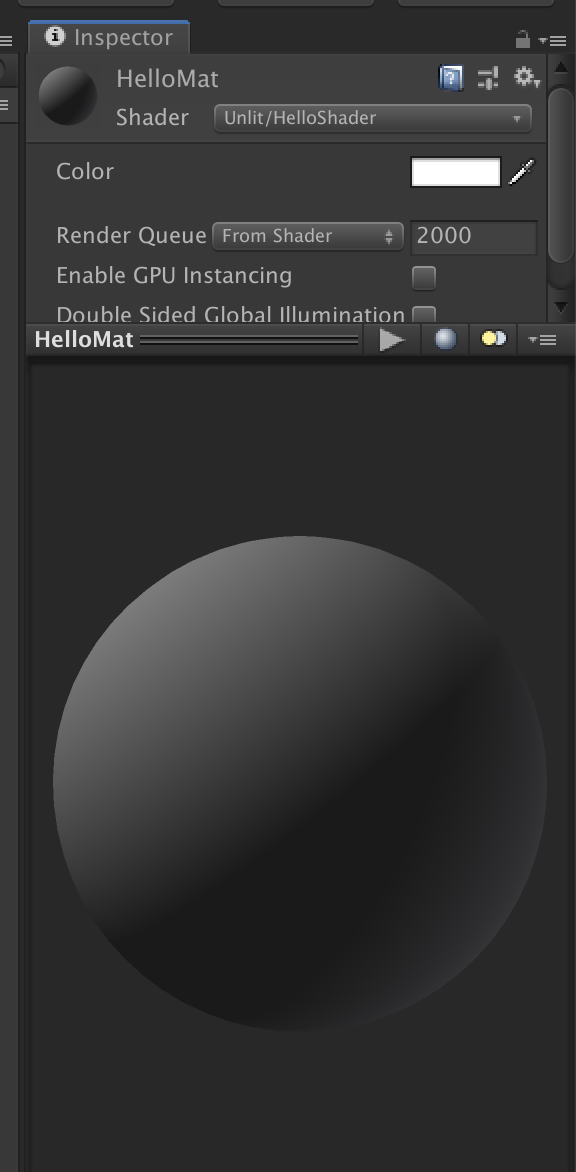

对应的材质球显示

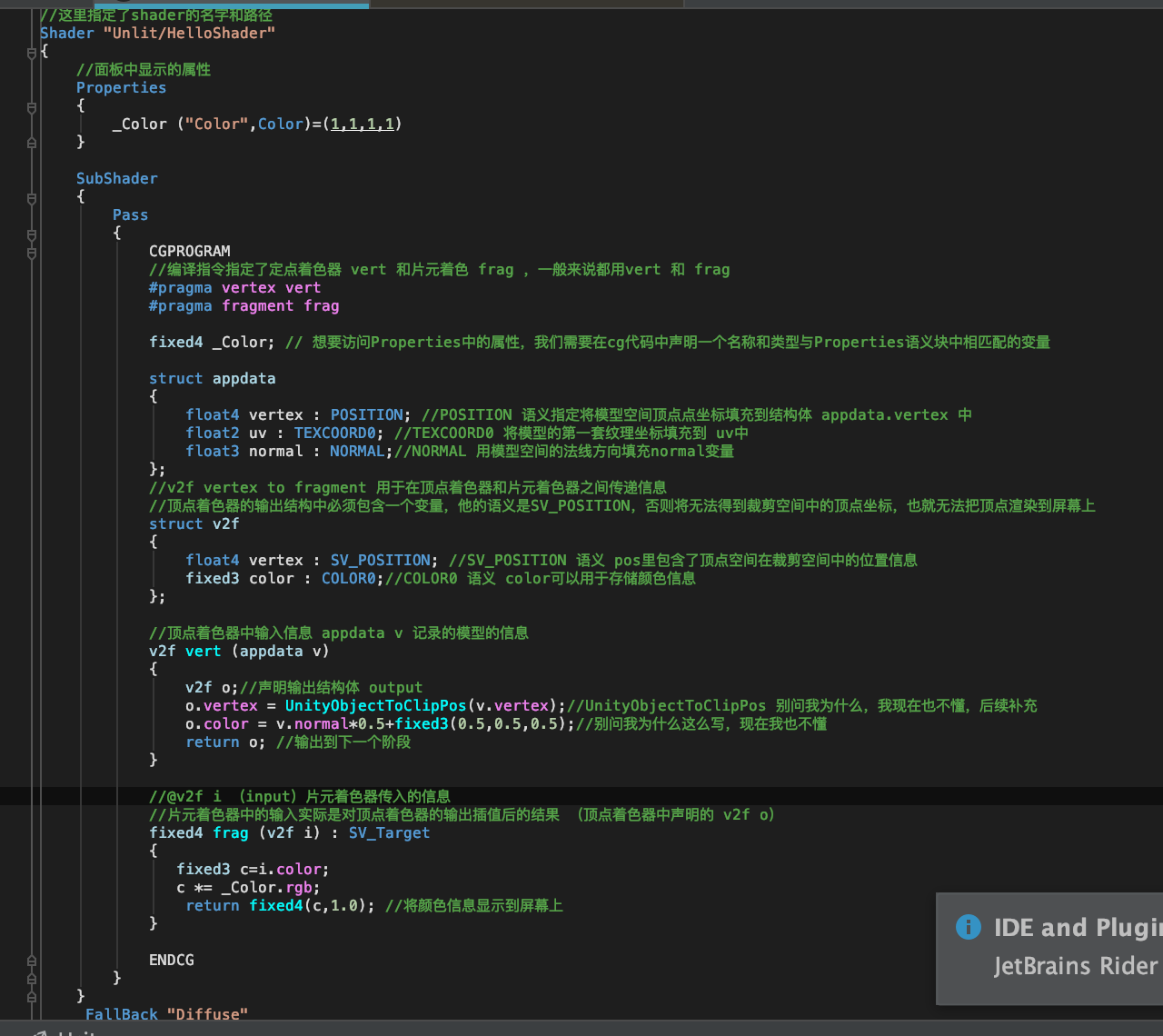

这里我们在材质球中看到了声明的_Texture 属性和_Color 属性,那么我们如何再着色器中访问这些属性呢,更改这些属性并最后反应到材质，模型上呢 接下来完善刚才的 shader,添加如下代码。

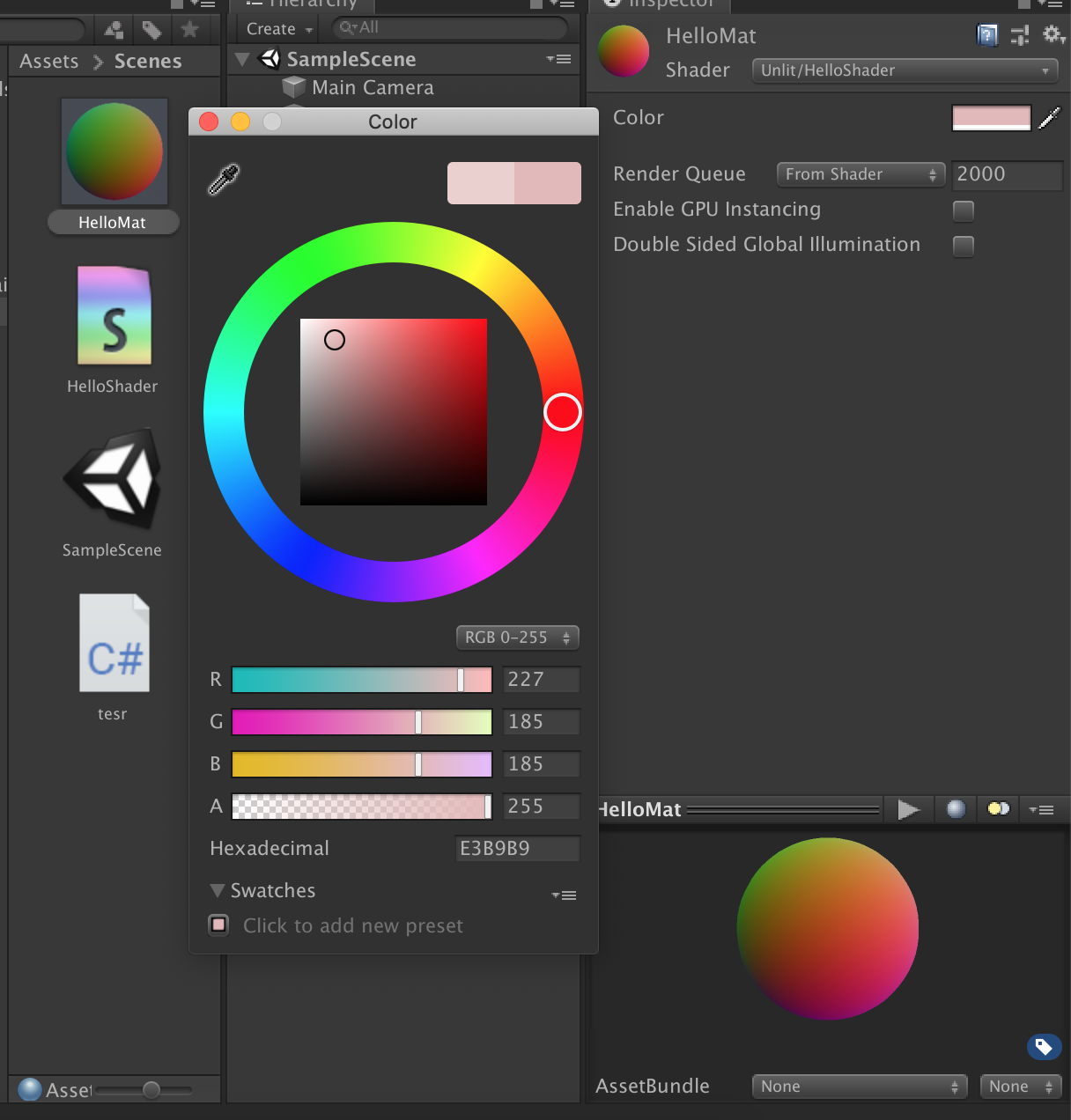

编写完成后我们将得到如下效果的材质球

小结

到这里我们完成了我们的第一个 shader，这个例子了解了如何在 cg 代码中引用 Properties 的变量，了解了顶点着色器 和片元着色器，以及变量如何再顶点着色器和片元着色器中传递，如何获取模型的数据，最后片元着色器如何输出等。在下一篇文章中 会总结下 Properties 和 cg 变量的对应，常见的语义等。
