shader入门基础知识四

• content

Cg 入门

Cg 关键字 in,out,inout

• in:修辞一个形参只是用于输入，进入函数体时被初始化，且该形参值的改变不会影响实参值，这是典型的值传递方式。
• out:修辞一个形参只是用于输出的，进入函数体时并没有被初始化，这种类型的形参一般是一个函数的运行结果；
• inout:修辞一个形参既用于输入也用于输出，这是典型的引用传递。
• out是可以被 return 代替的

创建 shader

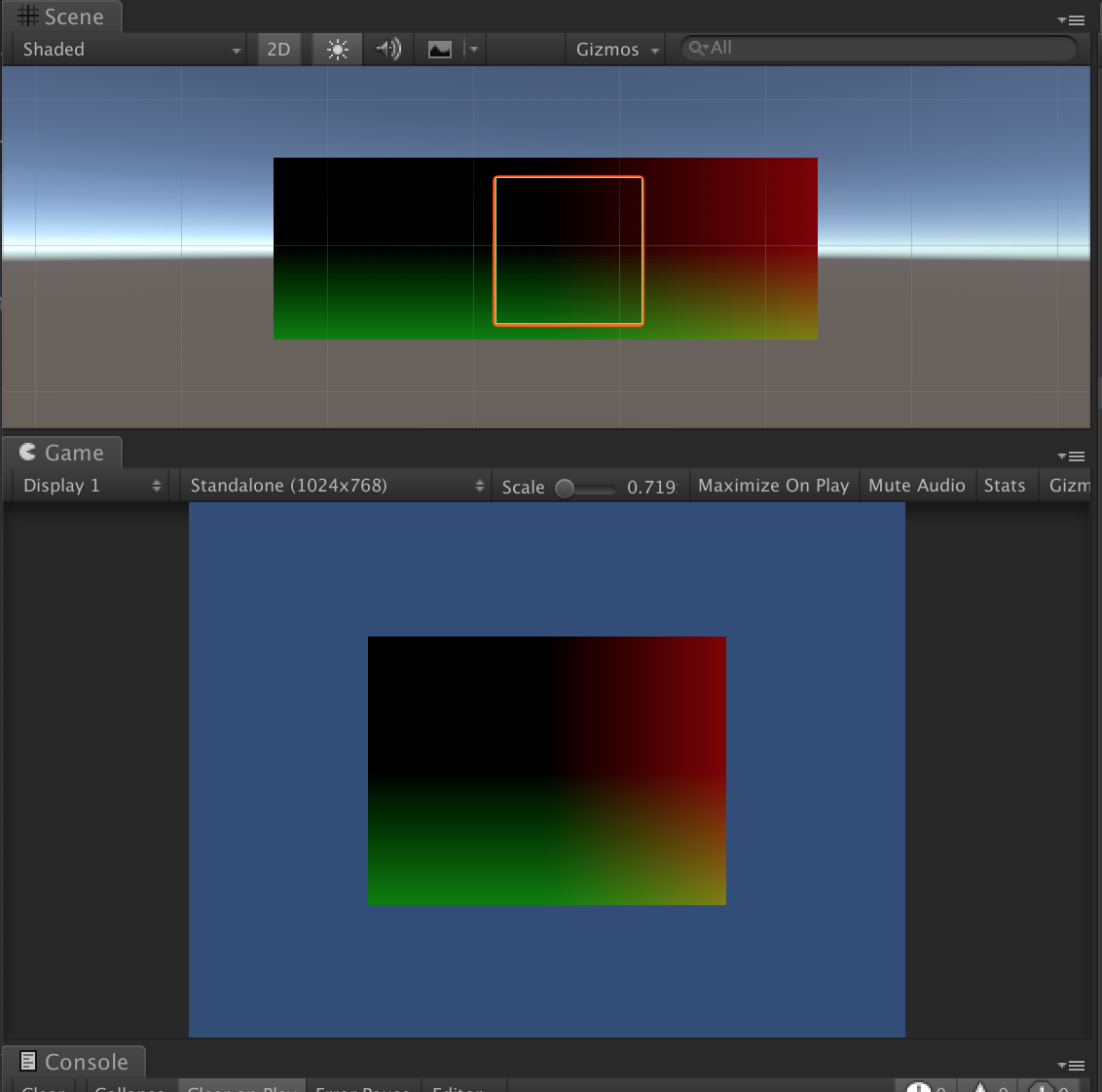

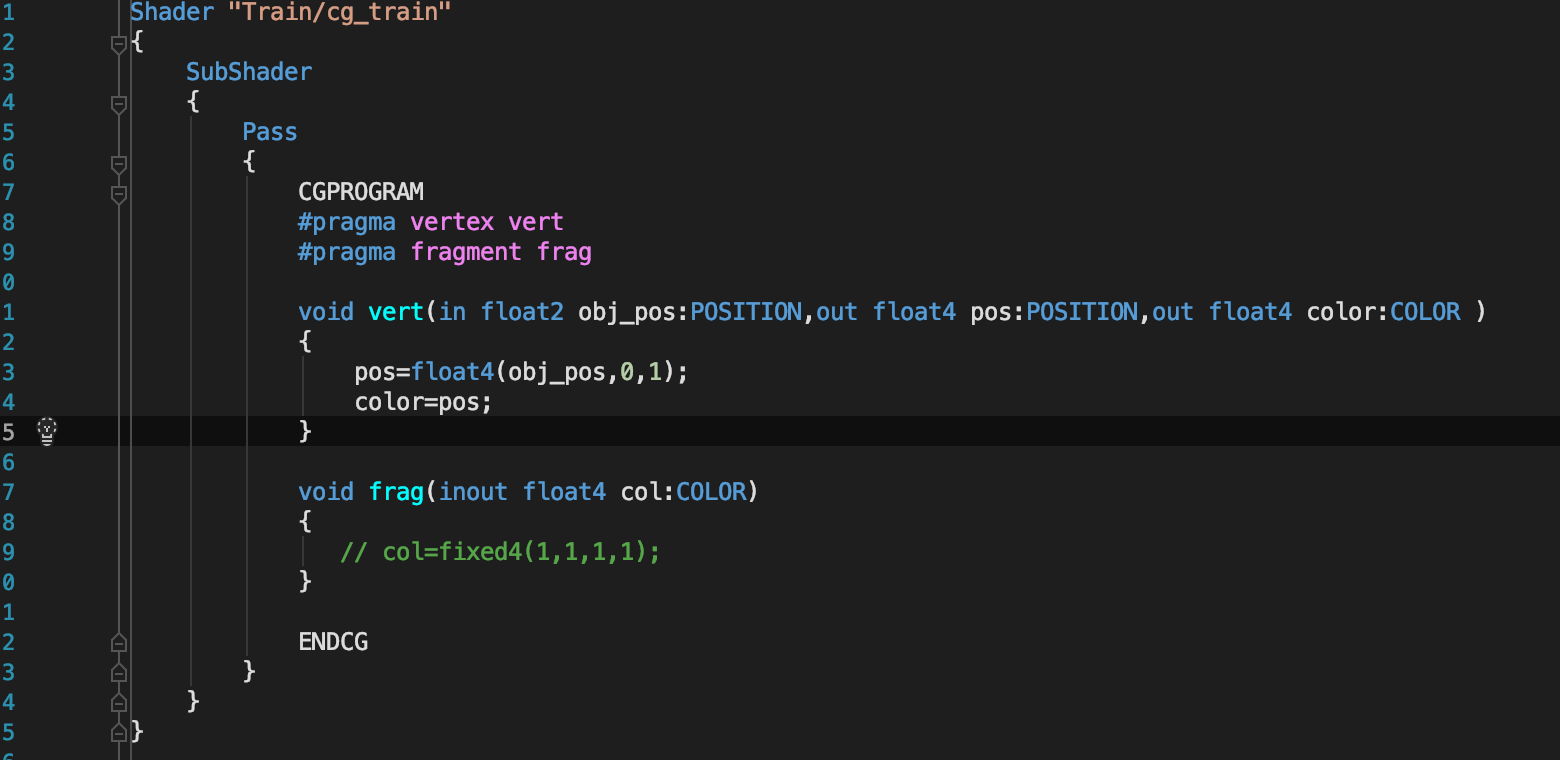

创建如图所示 shader,并且创建一个材质，游戏中创建一个 cube，将材质赋给 cube，将得到如下所示的颜色

颜色解释

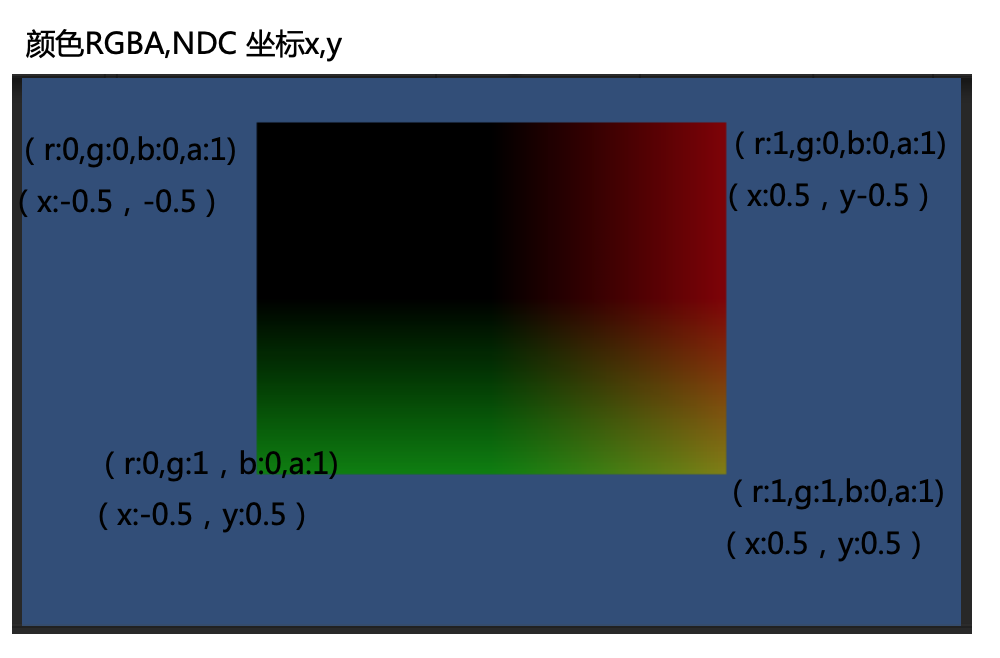

NDC 是一个长宽高取值范围为[-1,1]的立方体,因此 obj_pos 的分量取值范围也是[-1,1] 颜色取值范围是[0,1],小于 0 的取 0，因此获得下图所示的颜色

shader debug 时用到的假彩色图像技术也是类似如此，通过将数据映射到[0,1]范围作为颜色输出到屏幕上，然后通过屏幕颜色来判断数据是否正确。
